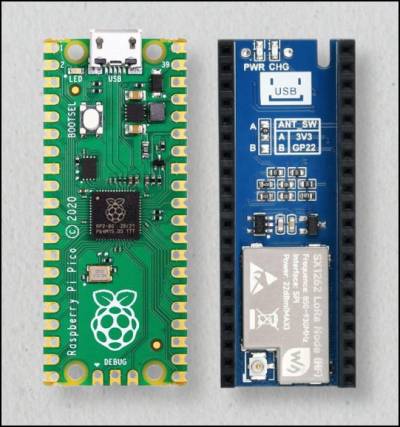

Raspberry Pi Pico RP2040 + WaveShare SX1262
Dieses Device kann mit der Community Firmware als Companion Radio, als Repeater oder auch als Room Server verwendet werden.
⚠️ Achtung: Die Waveshare Devices sind bei höheren Spreizfaktoren für einen zuverlässigen Betrieb mit MeshCore nicht stabil genug!
⚠️ Die Waveshare RP2040-LORA-Boards, bei denen der RP2040-Chip auf dem Lora-Board integriert ist (die mit dem kleinen Flachbandkabel zum Anschluss an USB) scheinen nicht zu funktionieren. Es ist gut möglich, dass auf den RP2040-LORA-Boards Oszillatoren verwendet wurden, die nicht temperaturkalibriert sind. Die SX1262-LORA-Hats für die Pico-Entwicklungsboards scheinen einen besseren Oszillator zu haben und funktionieren einwandfrei. Quelle
▶ Raspberry Pi Pico RP2040
Der Raspberry Pi Pico wurde als kostengünstige und dennoch flexible Entwicklungsplattform für den RP2040 konzipiert und verfügt über einen RP2040-Mikrocontroller mit 2 MB Flash.
Spezifikationen
- Duale Cortex M0+ Prozessorkerne, bis zu 133 MHz (oder 200 MHz bei 1,15 V, siehe Abschnitt 2.15.3)
- 264 kB eingebettetes SRAM in 6 Bänken
- 30 Multifunktions-GPIO
- 6 dedizierte IOs für SPI-Flash (unterstützt XIP) – Dedizierte Hardware für häufig verwendete Peripheriegeräte
- Programmierbare IOs für erweiterte Peripherieunterstützung
- 4-Kanal-ADC mit internem Temperatursensor, 500 kSps, 12-Bit-Konvertierung
- USB 1.1 Host/Gerät
▶ WaveShare SX1262
Das Pico-LoRa-SX1262-868M ist ein LoRa-Knotenerweiterungsmodul, das für Raspberry Pi Pico auf Basis SX1262 entwickelt wurde und das LoRa-WAN-Protokoll und das EU868-Band unterstützt.
Spezifikationen
- RFID: SX1262
- Frequenzbereich: EU868 (863 ~ 870MHz)
- Modulation: LoRa/(G)FSK
- Mit power: >14dBm@3.3V
- Betriebsspannung: 3,3V
- Modul-Stromverbrauch: Abstrahlstrom: 45mA@14dBm, Empfangsstrom: 5.3mA@125KHz
- Kommunikationsbus: SPI
- Betriebstemperatur: -40 ~ 85 °C
- Abmessungen: 21,00 x 52,00 mm
