Dieses Device kann mit der Community Firmware als Companion Radio, als Repeater oder auch als Sensor verwendet werden.

Zusammenfassung

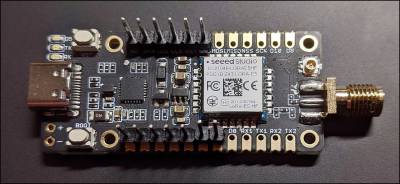

Das Wio-E5 mini ist ein kompaktes Entwicklungsboard. Es ist mit dem Wio-E5 STM32WLE5JC-Modul ausgestattet, eine Kombination aus LoRa-RF und MCU-Chip in einem einzigen winzigen Chip vereint und FCC- und CE-zertifiziert ist. Es basiert auf einem ARM Cortex-M4-Kern und einem Semtech SX126X LoRa-Chip und unterstützt das LoRaWAN-Protokoll auf der weltweiten Frequenz sowie (G)FSK-, BPSK-, (G)MSK- und LoRa-Modulationen.

Spezifikationen

• Größe: 50 x 23 mm
• Versorgungsspannung: 3,7 V – 5 V
• Ausgangsleistung: bis zu +20,8 dBm bei 3,3 V
• Arbeitsfrequenz: 868/915 MHz
• Protokoll: LoRaWAN
• Empfindlichkeit: -116,5 dBm – -136 dBm
• Schnittstellen: USB-Typ-C / 2P-2,54-mm-Loch / 112P-2,54-mm-Header2 / SMA-K / IPEX
• Modulation: LoRa, (G)FSK, (G)MSK, BPSK
• Betriebstemperatur: -40 °C – 85 °C
• Strom: Ruhestrom des Wio-E5-Moduls: nur 2,1 µA (WOR-Modus)
