Dieses Device kann mit der Community Firmware als Companion Radio, als Repeater oder auch als Room Server verwendet werden.

Zusammenfassung

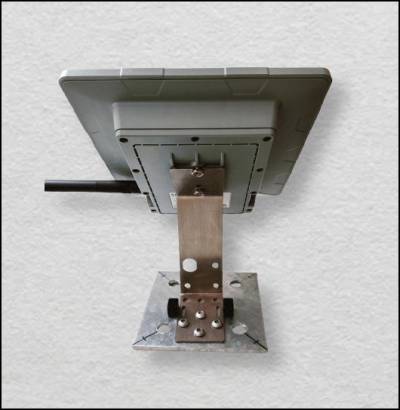

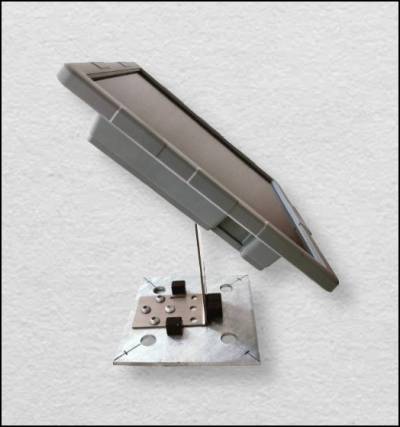

Bei diesem Device handelt sich um einen kostengünstigen, solarbetriebenen Repeater oder Room-Server mit integriertem XIAO nRF52840 Plus-Hauptcontroller und dem Wio-SX1262 LoRa-Modul. Es wurde speziell für Gebiete ohne Netzabdeckung entwickelt. Es unterstützt Fernkommunikation, präzise Positionierung und einen stromsparenden Betrieb. Er eignet sich für den Ausbau der Netzabdeckung im Außenbereich.

ℹ️ Das Solar board ist in zwei Varianten erhältlich: als SenseCAP Solar Node P1 und als SenseCAP Solar Node P1-Pro.

Spezifikationen

SenseCAP Solar Node P1:

• Hauptcontroller: XIAO nRF52840 Plus (Nordic nRF52840, ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz, 256 KB RAM, 1 MB Flash, 2 MB Onboard-Flash)
• LoRa-Modul: Wio-SX1262 (Semtch SX1262, TXOP=22 dBm bei 862–930 MHz)
• ℹ️ Das GPS-Modul XIAO L76K (unterstützt GPS/GLONASS/Galileo) kann selbst erworben und hinzugefügt werden.
• Antenne:
• LoRa: Typ: Stabförmige Gummiantenne
  • Frequenzbereich: 868–915 MHz
  • Verstärkung: 2 dBi
• GNSS:
  • GPS L1 C/A: 1575,42 MHz
  • GLONASS L1: 1602 MHz
  • BeiDou B1: 1561,098 MHz
• Bluetooth 5.0

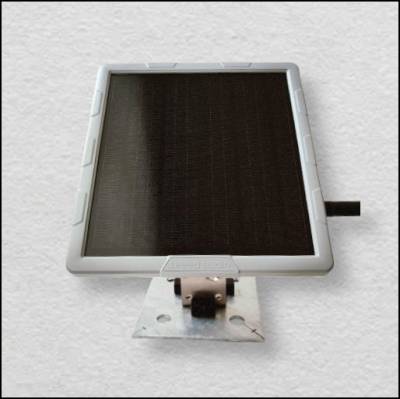

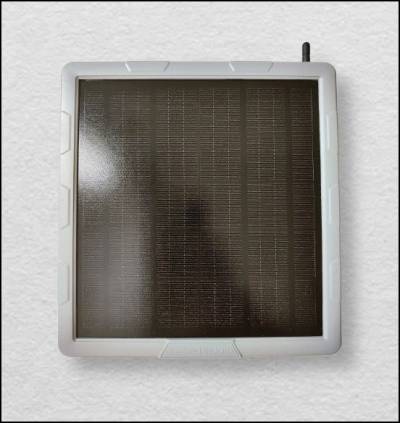

• Solarpanel 5 W
• Schnittstelle
  • Grove *1: IIC/GPIO
  • USB-C-Debugging
• Tasten
  • Ein-/Ausschalten
  • Reset
  • Benutzerdefiniert

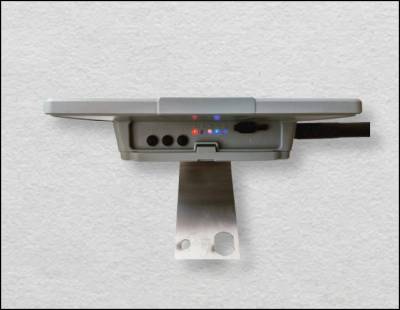

• LED
  • Ladestatusanzeigen *2
  • Solarpanel-Statusanzeige *1
  • Mesh-Heartbeat-Anzeige *1
  • Benutzerdefiniert *1
• Stromversorgung 5 V
• Batterie (Benutzerdefiniert)
• Abmessungen 191,2 x 201,2 x 42,1 mm

SenseCAP Solar Node P1-Pro:

Zusätzlich zu den oben genannten Spezifikationen sind folgende Komponente bereits vorinstalliert:

• 4 x 18650 Lithium-Akkus (je 3350 mAh)
  • Unterstützt Typ-C und Solarladung.
  • Entladetemperatur: -40–60 °C
  • Ladetemperatur: 0–50 °C
• XIAO L76K (Support GPS/GLONASS/Galileo)
