meshcore:lora_hardware:seeed_studio_xiao_nrf52_wio
Seeed Studio Xiao nRF52 WIO

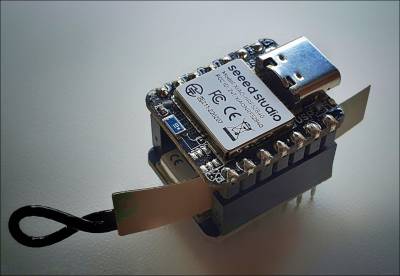

Dieses Kit kombiniert den XIAO nRF52840 und den Wio-SX1262, unterstützt BLE5.0 und LoRa (862–930 MHz) und arbeitet mit geringem Stromverbrauch.
Zusammenfassung
Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.
Spezifikationen der Einzelkomponenten
XIAO nRF52840
- Nordic nRF52840
- ARM® Cortex®-M4 mit FPU läuft mit bis zu 64 MHz
Wio-SX1262
- Basiert auf Semtech SX1262, unterstützt 862–930 MHz
- Drahtlos: Bluetooth 5.0/NFC
- Schnittstelle: XIAO nRF52840: 1 x UART, 1 x IIC, 1 x SPI (Anschluss an SX1262), 1 x NFC, 1 x SWD, 11 x GPIO (PWM), 6 x ADC
- Wio-SX1262: 1 x Benutzertaste, 1 x SPI (Anschluss an XIAO nRF52840)
- Eingangsspannung (Typ C): 5 V
- Eingangsspannung (BAT): 4,2 V
- Ladestrom: 50 mA/100 mA
- Standby-Stromverbrauch: <5 µA
- Betriebstemperatur: -40 °C bis 65 °C
- Abmessungen: 21 x 17,8 mm
Spezifikationen des Gesamtsystems
- Eingangsspannung: 5 V über USB-C oder 3,3 V über die entsprechenden Pins.
- Stromaufnahme bei 3,3 V: 15 mA im Empfangsbetrieb; 90 mA im Sendebetrieb.
- Maximale anzunehmende Leistungsaufnahme: Bei 10 % Duty Cycle durchschnittlich 22,5 mA an 3,3 V, macht 0,074 Watt.
DFU Modus
Drücke einmal die Reset-Taste. Falls dies nicht funktioniert, doppelklicke zweimal schnell auf die Reset-Taste. Falls das ebenfalls nicht funktionieren sollte, trenne vorher die Karte vom PC und schließe sie erneut an.
Diese Seite steht in keinerlei Verbindung zum MeshCore Projekt.
