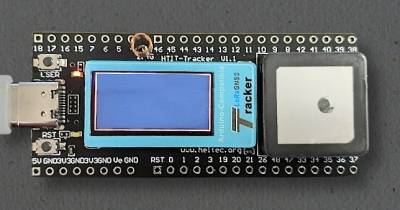

Heltec Wireless Tracker
Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.
Zusammenfassung
Der Wireless Tracker ist ein Entwicklungskit, basierend auf ESP32-S3FN8. Es integriert den SX1262 und den UC6580. Er unterstützt L1 + L5/L2 sowie die gemeinsame Multisystem-Positionierung von GPS, GLONASS, BDS, Galileo, NAVIC und QZSS.
Spezifikationen
- Master-Chip ESP32-S3FN8 (Xtensa® 32-Bit lx7 Dual-Core-Prozessor)
- LoRa-Chipsatz SX1262
- GNSS-Chipsatz UC6580
- Frequenz 863–928 MHz
- Max. Sendeleistung 21 ± 1 dBm
- Max. Empfangsempfindlichkeit -134 dBm
- Integriertes 0,96 Zoll (2,44 cm) LCD-Display (160 x 80 Pixel)
- WLAN 802.11 b/g/n, bis zu 150 Mbit/s
- Bluetooth LE: Bluetooth 5, Bluetooth Mesh
- Hardware: 7 x ADC1 + 2 x ADC2; 7 x Touch
- Schnittstellen:
- 3 x UART;
- 2 x I2C; 2 x SPI; usw.
- USB-Typ-C
- 2 x 1,25-Zoll-Lithium-Batterie-Schnittstelle
- LoRa ANT (IPEX 1.0); 2 x 18 x 2,54 mm Stiftleiste
- Batterie: 3,7-V-Lithiumbatterie (Stromversorgung und Aufladung)
- Betriebstemperatur: -20–70 °C
- Abmessungen: 65,48 x 28,06 x 13,52 mm
