T‐Display S3 Pro

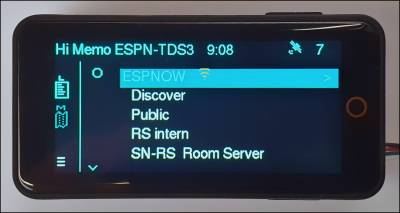

Das T-Display S3 Pro ist die verbesserte Version des T-Display S3. Das Wichtigste ist die Verwendung eines größeren 2,33-Zoll-Bildschirms. Es ist eines der Geräte, die die MeshCore Ultra Firmware verwenden können und als ESP-NOW Device geeignet ist.
Spezifikationen
- MCU ESP32-S3R8 Dual-Core LX7 Mikroprozessor
- Drahtlose Konnektivität: WLAN 802.11, BLE 5+BT Mesh
- Programmierplattform: Arduino-IDE, Micropython
- Flash 16 MB
- PSRAM 8 MB
- USB-OTG-Unterstützung
- Onboard-Funktionen: Boot+Reset+IO12+IO16

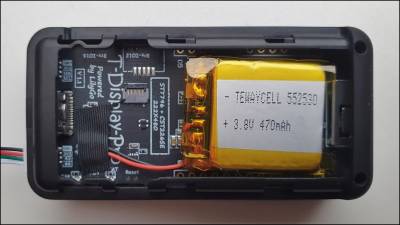

- Akku 3,8 V 470 mA
Das T-Display verfügt leider über kein integriertes RTC-Uhrmodul, daher wird die Uhr beim Neustart zurückgesetzt. Daher musst die Unixzeit entweder manuell mithilfe des Epoch Time Converters eingeben, oder ein GPS-Modul angeschlossen werden.
GPS

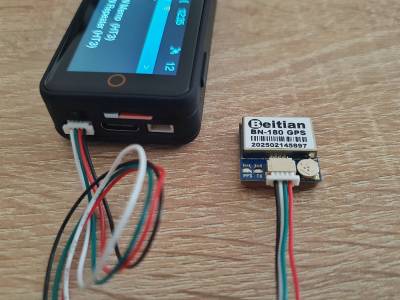

Das externe GPS Modul (auch separat erhältlich) wird über den seriellen Port mit einem Quiic-Stecker mit dem Device verbunden.
(Die Pin-Belegung auf der T-Display-Seite sollte lauten: TX, RX, 3,3 V, GND)
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
Diese Seite steht in keinerlei Verbindung zum MeshCore Projekt.
