Heltec Mesh Node T114
Dieses Device kann mit der Community Firmware als Companion Radio, als Repeater oder auch als Room Server verwendet werden.
ℹ️ Der Heltec Mesh Node T114 ist sowohl mit als auch ohne Display erhältlich.
Zusammenfassung
Der Heltec Mesh Node T114 ist ein stromsparendes Entwicklungsboard basierend auf den nRF52840 und dem SX1262 und unterstützt LoRa und Bluetooth 5.0. Es verfügt über verschiedene Stromversorgungsschnittstellen (5-V-USB, Lithiumbatterie und Solarpanel), ein optionales 1,14-Zoll-TFT-Display und ein GPS-Modul als Zubehör. Es bietet leistungsstarke Fernkommunikationsfunktionen, Skalierbarkeit und ein stromsparendes Design.
Durch die Heltec nRF52-Entwicklungsumgebung und den dazugehörigen Bibliotheken wurde der T114 bereits in die MeshCore Hardware Familie aufgenommen.
Der Mesh Node T114 wurde auf Version 2.0 aktualisiert und weist folgende Änderungen auf:
- Die Leiterplatte wurde von 4 auf 6 Layer umgestellt, um sowohl den HF-Teil als auch den Quarzoszillator besser zu erden.
- Die Schaltung wurde von bleifrei auf Immersionsgold umgestellt, was die Signalübertragung verbessert.
- Die Position einiger Komponenten wurde angepasst.
- Der HF-Pfad wurde entsprechend der sechslagigen Platinenstruktur optimiert.
- Die Ausrichtung der 2,4-GHz-Bluetooth-Antenne und der IPEX-LoRa-Antennenschnittstelle wurde geändert, um sie weiter voneinander entfernt zu platzieren.
Spezifikationen
- MCU nRF52840
- LoRa-Knotenchip SX1262
- Frequenz 470–510 MHz;
- 863–870 MHz;
- 902–928 MHz.
- Max. Sendeleistung 21 ± 1 dBm
- Max. Empfangsempfindlichkeit: -135 dBm bei SF12 Bandbreite: 125 kHz
- Bluetooth: Bluetooth LE: Bluetooth 5, Bluetooth Mesh
- Hardware: USB 2.0, 4 x SPI, 2 x TWI, 2 x UART, 4 x PWM, QPSI, 12S, PDM, QDEC usw.
- Speicher: 1 MB ROM
- 256 KB SRAM
- Schnittstelle: USB Typ C
- 2 x 1,25 Lithium-Batterie-Anschluss
- 2 x 1,25 Solarpanel-Anschluss
- LoRa ANT (IPEX 1.0)

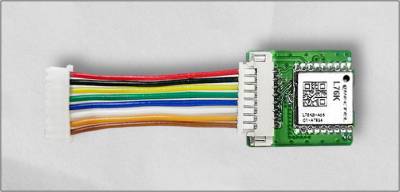

- 8 x 1,25 GPS-Modul-Anschluss
- 2 x 13 x 2,54 Stiftleisten
- Batterie: 3–4,2 V Stromversorgung und Ladung.
- Betriebstemperatur: -20 ~ 70 ℃
- Abmessungen: 50,80 x 22,86 mm
- Elektrische Eigenschaften: Tiefschlaf: ~11 µA
- Tracker-Modus: ~22 µA
- GPS AUS, TFT AUS: ~9 mA
- GPS AUS, TFT EIN: ~20 mA
- GPS EIN, TFT EIN: ~51 mA

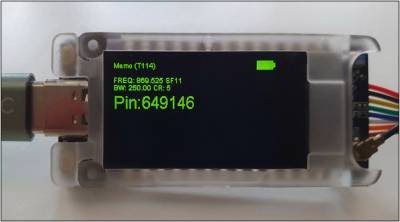

- Integriertes 1,14 Zoll (ca. 3 cm) TFT-LCD-Display
DFU Modus
- Der DFU-Modus kann manuell durch Doppelklicken auf die RST-Schaltfläche aktiviert werden
- Die Firmware-UF2-Datei kann dann direkt in das Verzeichnis des Gerätes eingefügt (kopiert) werden.
Advert ohne App
Durch das zweimalige schnelle Drücken des User-Buttons kann ein Advert, auch ohne App, ausgesendet werden.

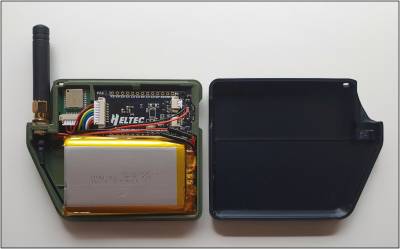

Gehäuse (Beispiel)
Diese Seite steht in keinerlei Verbindung zum MeshCore Projekt.
