Seeed Studio XIAO RP2040
Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.
ℹ️ Dieses Device ist ein Selbstbauprojekt, das aus mehreren Bestandteilen zusammengesetzt wird.
Zusammenfassung
Der Seeed Studio XIAO RP2040 ist so klein wie der Seeed Studio XIAO SAMD21, aber leistungsstärker. Er verfügt über den leistungsstarken Dual-Core-Prozessor RP2040 mit flexibler Taktfrequenz von bis zu 133 MHz. Der Seeed Studio XIAO RP2040 bietet zudem 264 KB SRAM und 2 MB integrierten Flash-Speicher.

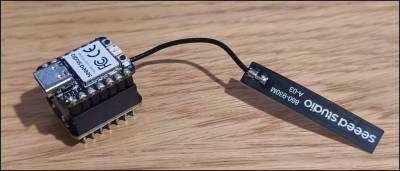

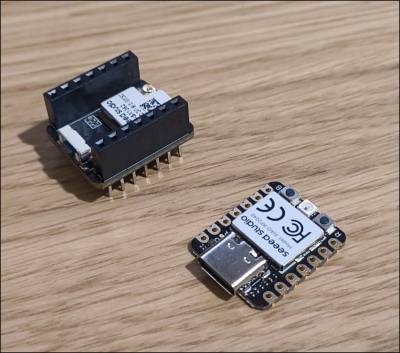

Das Seeed Studio XIAO RP2040 ist mit dem Wio-SX1262 für XIAO und der Seeed Studio XIAO-Erweiterungskarte kompatibel.
Spezifikationen
- CPU: Dual-Core ARM Cortex M0+ Prozessor mit bis zu 133 MHz
- Flash-Speicher: 2 MB
- SRAM: 264 KB
- Digitale E/A-Pins: 11
- Analoge E/A-Pins: 4
- PWM-Pins: 11
- I2C-Schnittstelle: 1
- SPI-Schnittstelle: 1
- UART-Schnittstelle: 1
- Stromversorgung und Download-Schnittstelle: Typ C
- Stromversorgung: 3,3 V/5 V DC
- Abmessungen: 21 × 17,8 × 3,5 mm

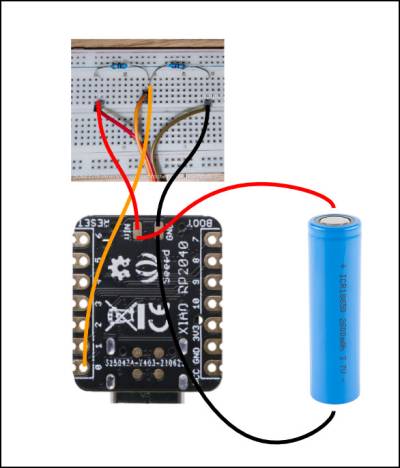

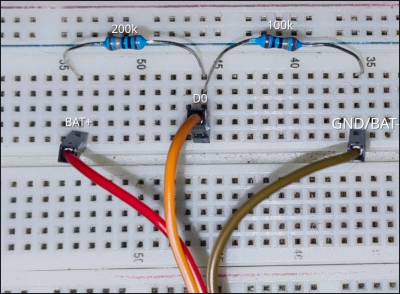

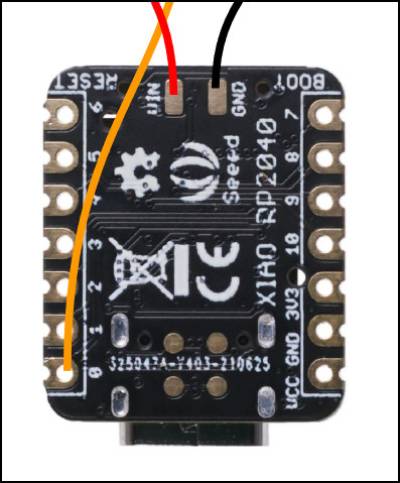

Die Schaltung um die Batteriespannung ablesen können
⚠️ Stelle unbedingt sicher, dass D0 nicht mit dem WIO-SX1236-Modul verbunden ist!
